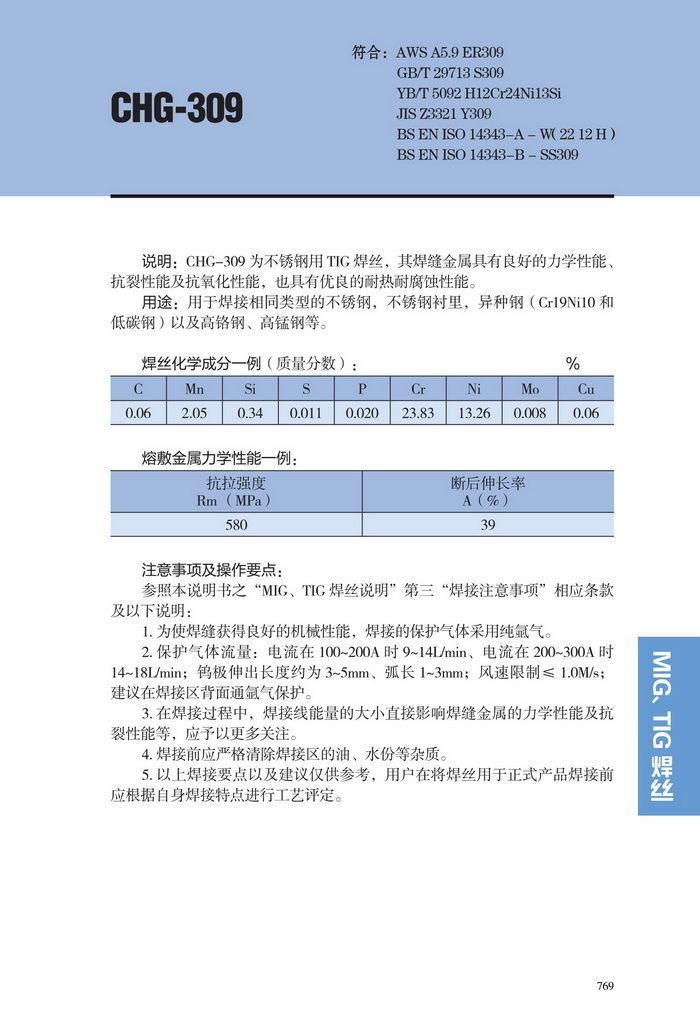

CHC -309为不锈钢用TIC煤丝，其焊缝金属具有良好的力学性.能、抗裂性能及抗氧化性能，也具有优良的耐热耐腐蚀性能。

用途 用于焊接相同类型的不锈钢，不锈钢衬里，异种钢( Cr19Ni10和低碳钢)以及高铬钢、高锰钢等。

注意事项及操作要点:

参照本说明书之“MIG、 TIG焊丝说明”第三“焊接注意事项”相应条款及以下说明:

1.为使焊缝获得良好的机械性能，焊接的保护气体采用纯氩气。

2.保护气体流量:电流在100-200A时9~14Lmin、电流在200~-300A时14-18L/min;钨极伸出长度约为3~5mm、弧长1~3mm;风速限制≤1.0n/s; 建议在焊接区背面通氩气保护。

3.在焊接过程中，焊接线能量的大小直接影响焊缝金属的力学性能及抗裂性能等，应予以更多关注。

4.焊接前应严格清除焊接区的油、水份等杂质。

5.以上焊接要点以及建议仅供参考,用户在将焊丝用于正式产品焊接前应根据自身焊接特点进行工艺评定。

埋弧焊接时，焊缝成分和性能主要是由焊丝和焊剂共同决定的。另外，埋弧焊接时焊接电流大，熔深大，母材熔合比高，母材成分的影响大。所以，焊接规范变化时，也会给焊缝成分和性能带来较大影响。埋弧焊焊丝的选择既要考虑焊剂成分的影响，又要考虑母材的影响。为了得到不同的焊缝成分，可以采用一种焊剂（主要是熔炼焊剂）与几种焊丝配合；也可以采用一种焊丝与几种焊剂（主要是烧结焊剂）配合。对于给定的焊接结构，应根据钢种成分、对焊缝性能的要求及焊接规范大小的变化等进行综合分析之后，再决定所采用的焊丝和焊剂。
